矿用高压胶管总成

  • 应用领域

    主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动等领域。

  • 使用温度

    油-30度至80度,空气-30度至50度

  • 工作压力

销售热线18238095097
产品描述

特点

高压胶管总成高压胶管和连接在其端部的管连接头构成,所述的高压胶管包括有内胶管芯、钢编骨架层、外胶层、耐火胶层、外编钢丝层和聚氨酯绝缘层;在高压胶管的外部套接有钢丝弹簧圈。该高压火胶管不仅能够够承受内压,又能够承受外部碾压;因此具有耐磨和使用寿命长的特点。

表示方法

装配总成长度及装配角表示方法

置胶管总成在同一直线上,以远端一个接头的垂直方向为基准,按顺时针方向测量另一个接头与垂直方向接头之间的夹角α,此夹角α即为装配角。

如何选型

影响胶管总成使用情况的因素很多,只有按照工况正确选用胶管及接头,才能保证使用胶管的可靠性和经济性。这些因素有:

胶管尺寸

胶管内径要适当,管径过小会加大管路内介质的流速,使系统发热,降低效率,而且会产生过大的压力降,影响整个系统的性能,若胶管采用管夹固定或胶管穿过钢板等间隔物时,也要注意胶管的外径尺寸。

工作压力

一般胶管的动态压力是指胶管在连续工作时允许的最高压力。按照有关国际标准规定的液压胶管的安全系数,一般推荐的工作压力通常为胶管最低爆破压力值的四分之一。

冲击压力和疲劳寿命

胶管的选择是根据液压系统设计的最高压力值来确定的。由于液压系统的压力值通常是动态的,有时会出现冲击压力,冲击压力峰值会大大高于系统的最高压力值。但系统上一般都有溢流阀,故冲击压力不会严重影响胶管的疲劳寿命。对于冲击压力特别频繁的液压系统,建议选用特别耐脉动冲击的胶管产品。

温度范围

用户应该在胶管质量规范允许的温度范围内使用胶管。如果工作环境温度超过这一范围,将会影响到胶管的寿命,其承受压能力也会大大降低。工作环境温度长期过高或过低的系统,建议采用软管护套。

化学相容性

若使用特殊的液压介质,用户应确保所选用的胶管总成其胶管内、外层,接头及O型密封圈与介质相容。

弯曲半径

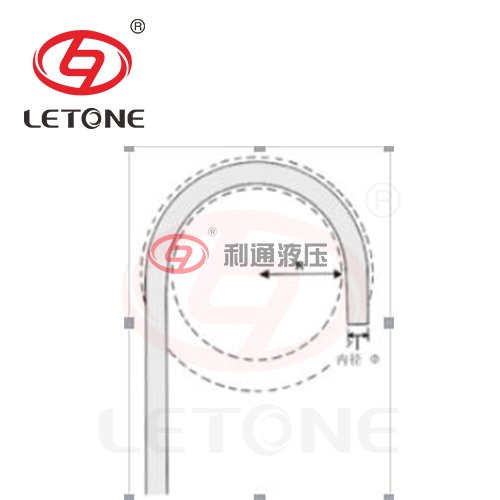

高压胶管总成弯曲半径
含义:如右图,R 就是软管可以弯曲但不会损坏或缩短使用寿命的内圆的(最小)半径。
对于一根胶管,R值是一定的。使用时如果弯曲半径小于R值,带纺织加强层的胶管很可能会发生扭结。使用有螺旋钢丝的胶管会更好一些。
